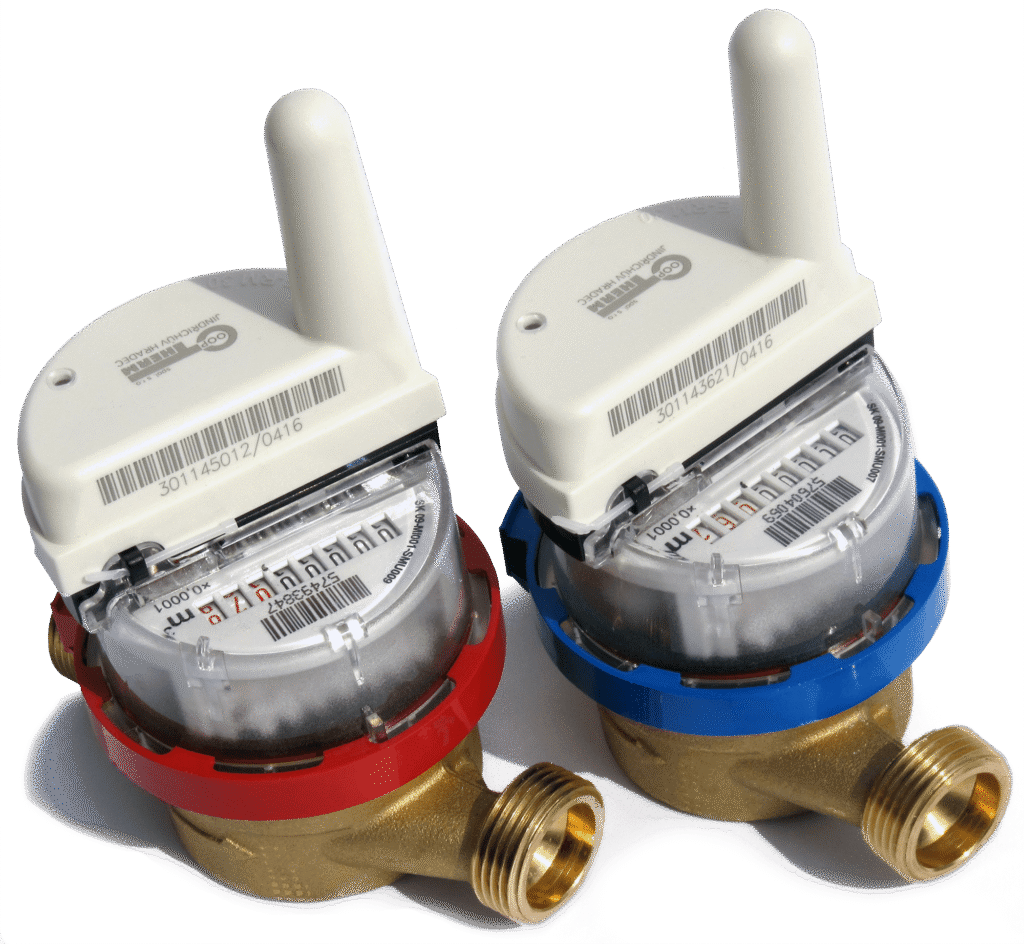

Apator JS-02 Smart+
s rádiovým modulem E-RM 30
Vodoměr JS-02 Smart+
Popis
Slouží k měření průtoku a spotřeby studené vody do 30°C nebo teplé vody do 90°C v uzavřeném potrubí s plným průtokem, při maximálním pracovním tlaku 16 bar (PN16).
Montáž na potrubí v poloze stanovené teplotním rozsahem (H/V) v budovách s více byty, v rodinných domech.
Metrologická třída MID
Studená voda JS02 R100-H, R50-V.
Teplá voda JS02 R80-H, R40-V
Vlastnosti a výhody
- Odolnost proti silnému vnějšímu magnetickému poli
- Spolehlivost měření – splňuje poslední metrologické požadavky MID
- Snadný odečet naměřených hodnot počitadla
- Hermeticky uzavřené počitadlo odolné proti zamlžení
- blokace otáčení počítacího mechanismu při otočení o úhel větší než 360°
- Ochrana proti mechanickému zásahu zvenčí
- Ochrana omezující důsledky zamrznutí vody
- Tropická verze pro venkovní montáž
Základní technická data
| Typ | Q3 | DN [mm] | Délka [mm] | Závit | Hmotnost [kg] |
| JS 1,6 | 1,6 | 15 | 110 | G3/4 | 0,5 |
| JS 2,5 | 2,5 | 15 | 110* | G3/4 | 0,5 |
| JS 2,5 – G1 | 2,5 | 20 | 130 | G1 | 0,6 |
| JS 4 | 4 | 20 | 130 | G1 | 0,6 |
| JS90 1,6 | 1,6 | 15 | 110 | G3/4 | 0,5 |
| JS90 2,5 | 2,5 | 15 | 110* | G3/4 | 0,5 |
| JS90 2,5 – G1 | 2,5 | 20 | 130 | G1 | 0,6 |
| JS90 4 | 4 | 20 | 130 | G1 | 0,6 |
* na přání L = 115 nebo L = 80 (pro JS 2,5 a JS90 2,5)
Rádiový modul E-RM 30
Popis
Rádiový modul zajišťuje snímání dat ze speciálně upraveného vodoměru a jejich vysílání rádiovým signálem. Umožňuje tak odečty spotřeby vody bez nutnosti vstupu do bytu, v případě instalace indikátorů topných nákladů E-ITN 30 je možné vzdáleně odečítat i spotřebu tepla. Systém tak chrání Vaše soukromí a šetří Váš čas.
Odečet údajů
Prutová anténa modulu E-RM 30 se vyznačuje velmi dobrou účinností. Díky tomu je možné bezproblémově odečítat data bez vstupu do bytu nebo domu, a to i v případě instalace vodoměrů ve stoupačkových šachtách mnohapatrových budov. Odečet naměřených dat může být prováděn pracovníkem rozúčtovací firmy s pomocí mobilní přijímací jednotky před domem. Pokud požadujete on-line informace každý den, může být odečet prováděn i systémem centrálních odečtů CRS 40 nainstalovaným v domě.
Pokud používáte také rádiové indikátory topných nákladů E-ITN 30, můžete je odečítat spolu s rádiovými moduly.
Uživatelská kontrola
Uživatelská kontrola množství spotřebované vody je možná na analogovém číselníku vodoměru.
Ochrana proti ovlivnění
Na rozdíl od klasického vodoměru umí rádiový modul E-RM 30 rozlišit i směr toku vody – je tak možné odhalit případnou manipulaci s vodoměrem (jeho otočení).
Rádiový modul je samozřejmě možné zajistit klasickou mechanickou plombou proti demontáži z vodoměru. Pro případ sejmutí je rádiový modul vybaven elektronickou plombou, která umožňuje rozeznat neautorizovanou manipulaci a zaznamená její přesné datum. Informace o sejmutí rádiového modulu z vodoměru je vysílána v rádiovém signálu.
Pomocí infračerveného rozhraní je možné z paměti přístroje přečíst měsíční hodnoty dopředného i zpětného toku 12 měsíců zpět.
Vodoměry Apator Powogaz jsou nadstandardně chráněny proti účinkům magnetického pole.
Použití
Rádiový modul je určen pro použití v sestavě s výše uvedenými vodoměry Apator Powogaz v libovolné pracovní poloze.
Technické údaje
| Provozní teplota | 5 až 50 °C |
| Kalendářní funkce | spotřeba za posledních 12 měsíců (v režimu dopředného i zpětného toku) |
| Odečet údajů | rádiové a infračervené rozhraní |
| Ochrana proti ovlivnění | detekce zpětného toku např. při otočení vodoměru elektronická plomba – zaznamenání data manipulace při sejmutí modulu možnost mechanického zaplombování rádiového modulu k vodoměru |
| Zálohování dat | každodenní zálohování naměřených údajů včetně reálného času |
| Kontrola funkce | automatická |
| Rozměry | 70 x 43 x 69 mm |
| Napájení | lithiová baterie 3,0 V |
| Materiál | polykarbonát |
| Krytí | IP 64 |
| Třída mechanického a klimatického prostředí | B |
| Třída elektromagnetického prostředí | E1 |
| Rádiové parametry | |
| Provozní frekvence | 868 MHz |
| Vysílací výkon | 5 mW |
| Délka vysílání | 8 ms |
| Dosah vysílaných dat | až 500 m (bez vstupu do domu, s doplňkovou panelovou anténou) Pozn.: Veškeré kovové konstrukční prvky jako armování, výtahy, rozvodny, atd. negativně ovlivňují dosah rádiového signálu. |
| Kódování dat | ano |
